Skrót PE w elektryce oznacza Przewód Ochronny (ang. Protective Earth), który pełni kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznej. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym, co jest szczególnie ważne w przypadku awarii urządzeń lub uszkodzenia izolacji. Dzięki podłączeniu do uziemienia, przewód PE odprowadza niebezpieczne napięcia do ziemi, minimalizując ryzyko wypadków.
W praktyce przewód PE jest niezbędny w każdej instalacji elektrycznej, zarówno w domach, jak i w obiektach przemysłowych. Jego obecność jest wymagana przez normy techniczne, a brak lub nieprawidłowe podłączenie może prowadzić do poważnych konsekwencji. W tym artykule wyjaśnimy, jak działa przewód PE, jakie są jego zastosowania oraz dlaczego jest tak ważny dla bezpieczeństwa.
Najważniejsze informacje:
- Przewód PE to Przewód Ochronny, który zabezpiecza przed porażeniem prądem.
- Jego głównym zadaniem jest odprowadzenie niebezpiecznego napięcia do ziemi w przypadku awarii.
- Przewód PE jest wymagany przez normy techniczne i musi być prawidłowo podłączony.
- Brak lub nieprawidłowe podłączenie PE może prowadzić do poważnych zagrożeń, w tym porażenia prądem.
- Przewód PE różni się od przewodu N (neutralnego) – nie można ich mylić podczas instalacji.
Czym jest przewód PE i jakie ma znaczenie w instalacji elektrycznej
Przewód PE, znany również jako Przewód Ochronny, to kluczowy element każdej instalacji elektrycznej. Jego głównym zadaniem jest zapewnienie bezpieczeństwa użytkownikom poprzez odprowadzenie niebezpiecznego napięcia do ziemi w przypadku awarii. Bez niego ryzyko porażenia prądem znacznie wzrasta, dlatego jest on wymagany przez normy techniczne.
W instalacjach elektrycznych przewody są oznaczane kolorami, co ułatwia ich identyfikację. Poniższa tabela przedstawia najczęściej stosowane oznaczenia:
| Przewód | Oznaczenie kolorystyczne |
|---|---|
| Przewód PE (ochronny) | Żółto-zielony |
| Przewód N (neutralny) | Niebieski |
| Przewód L (fazowy) | Brązowy, czarny lub szary |
Jak działa przewód PE i dlaczego chroni przed porażeniem
Przewód PE działa na zasadzie połączenia metalowych części urządzeń z uziemieniem. W przypadku awarii, np. uszkodzenia izolacji, niebezpieczne napięcie jest odprowadzane do ziemi, zamiast przechodzić przez ciało człowieka. To właśnie dzięki temu mechanizmowi przewód PE minimalizuje ryzyko porażenia prądem.
W praktyce, gdy dojdzie do zwarcia, prąd płynie przez przewód PE, a nie przez osobę dotykającą uszkodzonego urządzenia. To sprawia, że rola przewodu PE jest nie do przecenienia – chroni nie tylko zdrowie, ale i życie użytkowników. Bez niego nawet proste urządzenia, takie jak pralka czy lodówka, mogą stać się niebezpieczne.
Różnice między przewodem PE a N – co musisz wiedzieć
Choć zarówno przewód PE, jak i przewód N są kluczowe w instalacjach elektrycznych, pełnią zupełnie różne funkcje. Przewód N, czyli neutralny, służy do zamknięcia obwodu elektrycznego, podczas gdy przewód PE ma za zadanie ochronę przed porażeniem. Mylenie tych dwóch przewodów może prowadzić do poważnych konsekwencji.
Oto kluczowe różnice między nimi:
- Przewód PE jest zawsze podłączony do uziemienia, podczas gdy przewód N jest częścią obwodu elektrycznego.
- Przewód N może przewodzić prąd w normalnych warunkach, a przewód PE tylko w przypadku awarii.
- Kolorystyka: PE – żółto-zielony, N – niebieski.
Gdzie stosuje się przewód PE i jakie są normy techniczne
Przewód PE jest stosowany w każdej instalacji elektrycznej, zarówno w domach, jak i w obiektach przemysłowych. Jego obecność jest obowiązkowa w gniazdkach, oświetleniu oraz wszędzie tam, gdzie istnieje ryzyko kontaktu z metalowymi częściami urządzeń. Bez niego instalacja nie spełnia wymogów bezpieczeństwa.
W Polsce obowiązują normy techniczne, takie jak PN-HD 60364, które precyzują, jak powinna być wykonana instalacja elektryczna. Zgodnie z nimi, przewód PE musi być podłączony do wszystkich metalowych obudów urządzeń oraz do uziemienia. Niedostosowanie się do tych wymogów może skutkować nie tylko karami, ale przede wszystkim zagrożeniem dla życia.
Jak rozpoznać przewód PE w instalacji elektrycznej
Rozpoznanie przewodu PE w instalacji elektrycznej jest stosunkowo proste, jeśli zna się podstawowe zasady. Przewód ten zawsze ma charakterystyczne żółto-zielone oznaczenie, które odróżnia go od innych przewodów. Warto jednak pamiętać, że w starszych instalacjach kolorystyka może być inna, dlatego zawsze należy zachować ostrożność.
Przed przystąpieniem do jakichkolwiek prac przy instalacji elektrycznej, upewnij się, że zasilanie jest wyłączone. Użyj miernika, aby potwierdzić, który przewód jest PE – to jedyny sposób na całkowite bezpieczeństwo.
Błędy w podłączeniu przewodu PE – jakie zagrożenia niosą
Najczęstszym błędem w podłączeniu przewodu PE jest pomylenie go z przewodem N. Takie pomyłki mogą prowadzić do sytuacji, w której urządzenia nie są prawidłowo uziemione, a to zwiększa ryzyko porażenia prądem. Innym częstym błędem jest całkowite pominięcie przewodu PE, co jest szczególnie niebezpieczne w przypadku urządzeń o metalowej obudowie.
Konsekwencje takich błędów mogą być poważne. Nieprawidłowe podłączenie może spowodować, że w przypadku awarii prąd nie zostanie odprowadzony do ziemi, lecz przejdzie przez użytkownika. To nie tylko zagrożenie dla zdrowia, ale także ryzyko pożaru. Dlatego tak ważne jest, aby instalację elektryczną wykonywał wykwalifikowany elektryk.
Przewód PE w różnych systemach elektrycznych – co się zmienia

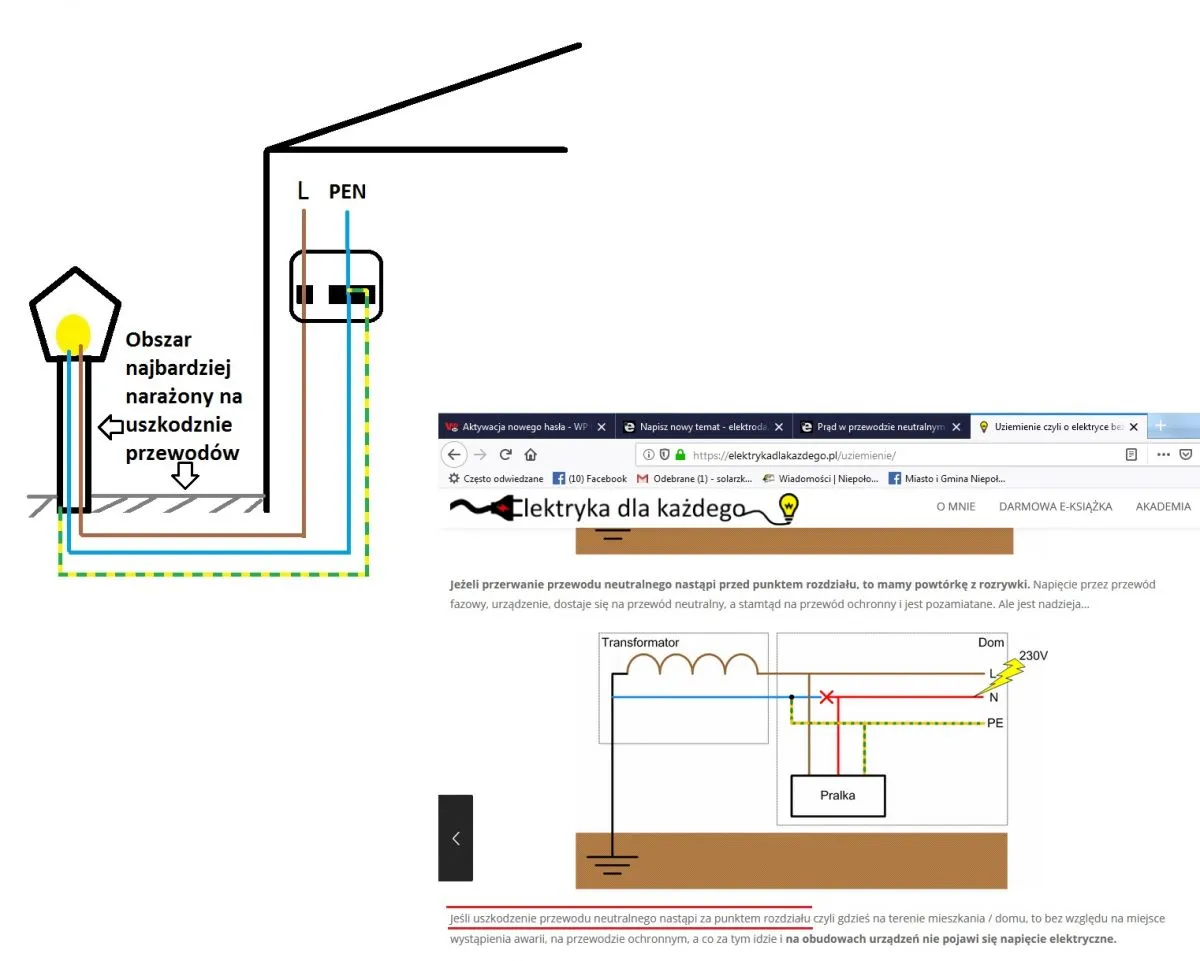

Przewód PE jest stosowany w różnych systemach elektrycznych, ale jego rola może się nieco różnić w zależności od typu instalacji. W systemie TN, który jest najczęściej stosowany w Polsce, przewód PE jest połączony z przewodem neutralnym (N) w rozdzielnicy. W systemie TT każdy budynek ma własne uziemienie, co wymaga dodatkowej ostrożności podczas projektowania instalacji.
Poniższa tabela porównuje najważniejsze systemy elektryczne pod kątem zastosowania przewodu PE:
| System | Charakterystyka |
|---|---|
| TN-S | Przewód PE i N są oddzielone od źródła zasilania. |
| TN-C | Przewód PE i N są połączone (PEN). |
| TT | Każdy budynek ma własne uziemienie. |
Dlaczego przewód PE jest kluczowy dla bezpieczeństwa domowej instalacji
W domowych instalacjach elektrycznych przewód PE pełni kluczową rolę w ochronie przed porażeniem prądem. Bez niego nawet proste urządzenia, takie jak pralka czy kuchenka, mogą stać się niebezpieczne. Przewód PE zapewnia, że w przypadku awarii prąd zostanie odprowadzony do ziemi, zamiast przechodzić przez ciało człowieka.
Przykładowo, gdy dojdzie do uszkodzenia izolacji w pralce, prąd płynie przez przewód PE, a nie przez osobę dotykającą urządzenia. To właśnie dlatego rola przewodu PE jest tak ważna – chroni nie tylko sprzęt, ale przede wszystkim życie i zdrowie domowników. Warto pamiętać, że brak przewodu PE w instalacji domowej jest poważnym błędem, który może kosztować życie.
Jak sprawdzić, czy przewód PE działa poprawnie
Sprawdzenie, czy przewód PE działa poprawnie, jest kluczowe dla bezpieczeństwa instalacji elektrycznej. Najprostszym sposobem jest użycie miernika, który pozwala zmierzyć rezystancję uziemienia. Jeśli wartość jest zbyt wysoka, oznacza to, że przewód PE nie spełnia swojej funkcji.
Oto kroki, które warto wykonać:
- Wyłącz zasilanie w instalacji elektrycznej.
- Użyj miernika do pomiaru rezystancji między przewodem PE a uziemieniem.
- Sprawdź, czy wartość rezystancji mieści się w normach (zwykle poniżej 10 omów).
- Jeśli wynik jest nieprawidłowy, skonsultuj się z elektrykiem.
Czy brak przewodu PE w instalacji jest niebezpieczny
Brak przewodu PE w instalacji elektrycznej to poważne zagrożenie dla życia i zdrowia. Bez niego w przypadku awarii prąd może przepływać przez metalowe obudowy urządzeń, co zwiększa ryzyko porażenia. Nawet proste czynności, takie jak dotknięcie lodówki czy pralki, mogą stać się niebezpieczne.
Rozwiązaniem jest modernizacja instalacji elektrycznej przez wykwalifikowanego elektryka. Wymaga to podłączenia przewodu PE do wszystkich metalowych części urządzeń oraz do uziemienia. Pamiętaj, że oszczędzanie na bezpieczeństwie może kosztować życie – dlatego nigdy nie ignoruj braku przewodu PE w swojej instalacji.
Dlaczego przewód PE to podstawa bezpiecznej instalacji
Przewód PE to niezbędny element każdej instalacji elektrycznej, który chroni przed porażeniem prądem. Jak pokazano w artykule, jego główną funkcją jest odprowadzenie niebezpiecznego napięcia do ziemi w przypadku awarii. Bez niego nawet proste urządzenia, takie jak pralka czy lodówka, mogą stać się śmiertelnym zagrożeniem.
W artykule podkreślono, że brak przewodu PE lub jego nieprawidłowe podłączenie może prowadzić do poważnych konsekwencji, w tym porażenia prądem lub pożaru. Przykłady, takie jak uszkodzenie izolacji w pralce, pokazują, jak ważne jest prawidłowe uziemienie. Dlatego zawsze warto sprawdzić, czy przewód PE działa poprawnie, używając miernika i konsultując się z elektrykiem.
Podsumowując, przewód PE to nie tylko wymóg norm technicznych, ale przede wszystkim gwarancja bezpieczeństwa. Jego obecność w instalacji elektrycznej jest kluczowa dla ochrony życia i zdrowia użytkowników, a zaniedbanie tego elementu może mieć tragiczne skutki.
